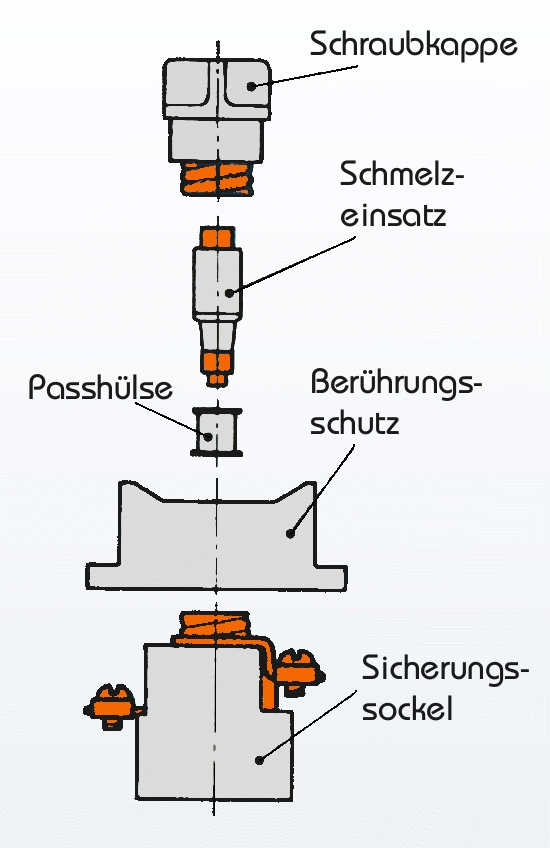

Neozed-Sicherungselement

Neozed-Sicherungselemente werden in den Größen DO1, DO2 und DO3 hergestellt, ihre Baugröße ist kleiner als beim Diazed-Element. Bei Typen die zur Montage auf Tragschienen vorgesehen sind, ist die Breite auf Modulsysteme mit 9 mm Teileinheiten abgestimmt. Es ergeben sich somit Einbaubreiten für die Größen DO1 und DO2 von 3 x 9mm = 27mm, für DO3 von 5 x 9mm = 45mm erforderlich.

Im Handel sind auch schraubkappenlose Sicherungssockel, wie z.B. das Neokit-Sicherungselement erhältlich. Die Schmelzeinsätze sind als Ganzbereichssicherung der Betriebsklasse gL für eine Nennspannung von 500V gefertigt.

Grafik vergrößern
