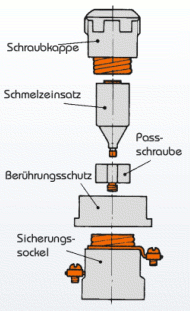

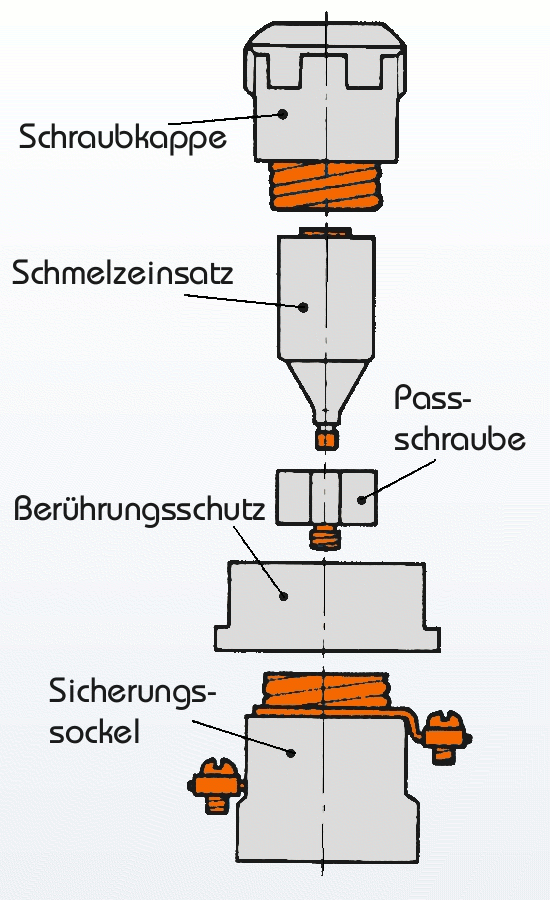

Diazed-Sicherungselement
Beim Diazed-Sicherungselement werden meistens die Größen DII und DIII verwendet. Die Schmelzeinsätze sind als Ganzbereichssicherungen der Betriebsklasse gL für eine Netzspannung von 500V gefertigt. Sie werden zum Schutz von Leitungen eingesetzt und zum Schutz von Geräten, die hohe Einschaltströme verursachen, z.B. Motoren.
| DIAZED Sicherungselement VDE 0635 | |||
|---|---|---|---|
|
Nennstomstärke Schmelzeinsatz in A
|
Nennstromstärke Sicherungssockel in A
|
Farbe des Kennmelders bzw. Presseinsatzes
|
Gewinde der Schraubkappe
|
|
2
|
25
|
rosa
|
E16 (ND), E27 (DII)
|
|
4
|
braun
|
||
|
6
|
grün
|
||
|
10
|
rot
|
||
|
16
|
grau
|
||
|
20
|
blau
|
||
|
25
|
gelb
|
||
|
35
|
63
|
schwarz
|
E 33 (DIII)
|
|
50
|
weiß
|
||
|
63
|
kupfer
|
||
|
80
|
100
|
silber
|
R 1/4" (DIV H)
|
|
100
|
rot
|
||
|
125
|
200
|
gelb
|
R 2" (DV H)
|
|
160
|
kupfer
|
||
|
200
|
blau
|
||
